定期的にパソコン教室でお伺いする歯医者様から･･･顕微鏡システムが動かないので見て欲しいと、教室の後にご依頼がありました。どらともが納めたシステムではないので、どこまでわかるか不明ですとお伝えして拝見しました。
現状のシステム
顕微鏡からRCAビデオ（Pinケーブル）信号が出力されており、そのPinケーブルがUSB接続のキャプチャーボードでパソコンにつながっていました。パソコン上の専用アプリを起動すると、顕微鏡の画像出力がモニターに表示され、必要があればパソコンに映像を保存するそうです。配線などを確認してみると･･･なんとパソコンのUSBポートにささっているキャプチャーボードのUSBコネクターが折れ曲がっていて内部の基盤から取れてしまっていました。キャプチャーボードの故障です。基板側も取り付け部が折れてしまっており、再ハンダで直るレベルではありませんでした。
サポートへ連絡
このシステムを納めた業者さんへ連絡を取り、交換できるキャプチャーボードがあるか問い合わせました。すると･･･使用できるキャプチャーボードの型番を教えてくれて、ドライバーをインストールすれば今まで通り使用できます･･･とのことでした。
最後にお使いのWindowsのバージョンは何ですか？と尋ねられたので「Windows7です」と答えました。元々顕微鏡システム専用で使用していたパソコンで、オフライン運用なのでWindows7のままです。
すると･･･Windows7だとご案内したキャプチャーボードは動作しません。Windows10、Windows11の対応のみになります･･･との回答でした。
どうすればいいの？
では、どうすればいいのですか？と尋ねると･･･顕微鏡の画像は、パソコンに保存する必要はありますか？との質問がありました。お客様に確認すると･･･保存する必要はない。リアルタイムで患者さんに顕微鏡の映像が見えればよい･･･とのことでした。その旨を伝えると･･･RCAビデオ（Pin）入力のあるモニターを用意して、顕微鏡のビデオ出力をモニターのRCAビデオに入力すれば、見ることができます･･･との回答でした。
う～ん、テレビだとRCAビデオ入力を搭載している機種もありますが、パソコン用のモニターではあまり見かけたことがありません。お客様が、眠っているテレビがあるとのことで探していただきました。確かにRCAビデオ入力はありましたが、サイズが30インチくらいあり、現状の20インチモニターの場所には入りません。
RCAビデオ入力のあるモニターを探す
とりあえず、RCAビデオ入力のあるモニターを探すことになりました。しかし、いろいろネットで探してみても、なかなかそのようなモニターは見つかりません。小型のテレビを用意してもいいのですが、それなりの価格はします。
いいもの見つけた！
どうしようか困っていた時に、偶然RCAビデオをVAG変換する変換器を見つけました。
音声は今回は必要ないのですが、これでRCAビデオをVGAに変換できれば、現在使用しているパソコンモニターをそのまま使うことができます。お客様にその旨お伝えして変換器を手配して、予めどらともで確認して問題なさそうだったら、お伺いして設置することになりました。

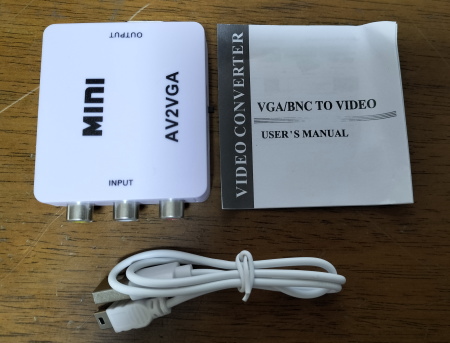

早速手配しました。届いたのは変換器本体と、説明書と電源供給用のUSB（ミニ）ケーブルです。電源はUSBケーブルで供給されるのですが、アダプターは付属されていないので、ユーザー側で用意する必要があります。
さて事前のテストですが、どらともでRCAビデオが出力できる装置といったら、昔のVHSビデオデッキしかありませんでしたので、VHSテープを再生して、そのRCAビデオ出力をこの変換器につなぎ、変換機のVGA出力をパソコンのモニターへつなぎました。結果は問題なく、VGAモニターで表示できました。
交換に伺いました
変換器が問題なさそうだったので、お客様のところへお伺いして、交換作業を行いました。パソコンは使用しなくなりましたので、本体、マウス、キーボードは撤去しました。RCAビデオ→VGA変換器、電源用のアダプターを取り付けて、信号ケーブルを配線して確認してみると･･･顕微鏡の映像をモニターで観る事ができました。暫くこの状態で使っていただき様子見させていただくことになりました。
そういえば大昔のゲーム機は、RCAビデオ出力が一般的でしたが、これも変換器を使用すればパソコンモニターで観る事ができるのでしょうかね。
